密集式母线槽在高层建筑中得到广泛应用

发布日期：2020-07-11 作者：点击：

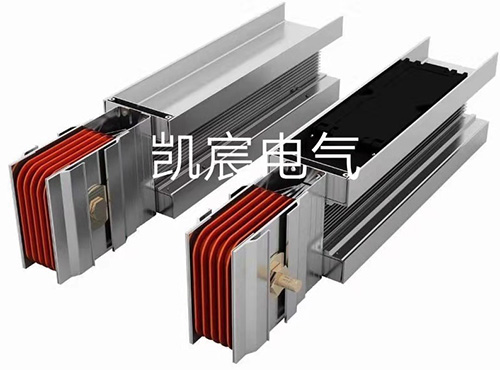

密集式母线槽在高层建筑中得到广泛应用，沈阳 母线槽厂家今天跟你来说一说密集型母线槽，密集式母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、L型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、T型垂直（水平）三通母线、X型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。

母线槽厂家

母线的散热主要靠外壳，由于线与线之间紧凑排列安装，L2、L3相热能散发缓慢，形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制，只能生产不大于3m的水平段。由于母线相间气隙小，母线通过大电流时，产生强大的电动力，使磁振荡频率形成叠加状态，造成过大的噪声。插接式母线槽属树干式系统，具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点，在高层建筑中得到广泛应用。

将两段密集型母线槽两端相互插入后, 穿入绝缘螺栓，垫入碗型塾片,用力矩扳手将螺栓拧紧,然后装上接头盖板,扭紧接头螺栓,紧固后的检验要求用0.01mm塞尺检査,应插不进去为宜。密集母线槽始终端母线插入各自相应出厂编号的始端箱终端箱内,用尘板将与其上表面固定即可。通电前必须对密集母线槽系统进行相位和连接性试验,检査接地电阻和绝缘电阻,绝缘必须用1000V或500V兆欧表测其冷态绝缘电阻,每段不低于200MΩ 室内馈电母线槽和插入式母线槽水平走向时,根据电流大小可以在每1.8m-2.5m放一支撑,每4.88垂直走向时放一弹簧支撑,可以释放伸张力,户外母线槽每1.5m放一支撑,水平垂直均相同。
