母线槽具有成片安装固定的空间

发布日期：2017-11-24 作者：点击：

母线槽用于电缆多、截面大、荷载重、又具有成片安装固定的空间条件的场所。组装托盘通常为单层，它比较普通多层的托盘、梯架更便于敷线和维护。在大型配电控制中心的地下技术夹层，为便于众多的电缆进出也常使用此类托盘。选用非标准部件时，其技术要求、试验和检验规则、计价、包装等应满足本规范的规定，指在确保工程质量和标准的一致性。户外电缆桥架的托盘，其带有盖板可遮阳、避尘灰、以保护电缆。　在公共通道或户外跨越道路段、底层梯架上加垫板是为防止外部机械损伏伤电缆。用隔板分开电缆和控制电缆是为了防止电磁干扰，以确保控制电缆正常运行。托盘、梯架所需附件和支吊架品种，可根据托盘、梯架的型号规格、长度、路径、安装方式确定。

当母线的终端盒、始端盒悬空时，采用支架固定，墙体、顶板上的支架用两条膨胀螺栓固定，膨胀螺栓应加平光垫片和弹簧垫片，母线垂直通过顶板敷设时，应在通过的底板上采用槽钢支撑固定当封闭式母线跨越建筑物的伸缩缝或沉降缝时，采用适应建筑物结构移动的措施，防止母线连接处水平移动造成断裂，影响母线的正常供配电。要是以铜排或者铝排作为导体，依靠空气或者绝缘材料绝缘，用于重要的输变电场所，例如变电所变压器、发电机与开关柜的连接，或者用作较大电流的输送，并可做树干分叉式送电，在线路中设置多个馈电点，用于直接取电使用。

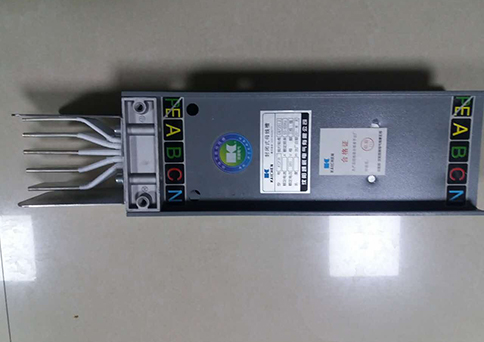

制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、L型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、T型垂直（水平）三通母线、X型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。
