在高层建筑中怎样合理选用母线槽

在高层建筑的供电系统中，供电主干线起着非常重要的作用，它好似人体中的大动脉，一旦出现故障就会造成严重的后果。因此，生产、建设及科研单位一直在为供电主干线的可靠性作出努力，不断改进，以期创造出安装维护简便、质优价廉、性能稳定的新产品。

室内导线敷设方式可分为：明敷——导线直接或者在管子、线槽等保护体内敷设于墙壁、顶棚的表面及桁架、支架等处；暗敷——导线在管子、线槽等保护体内敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔内敷线等。对于小型建筑，用电负荷不是很大，主干线往往采用绝缘导线；对于高层建筑，用电负荷较大，用绝缘导线作为主干线已不能满足供电需要，这时主干线需要用电缆或母线槽。

80年代以前，高层建筑中的供电主干线主要采用可靠性较好的普通电缆，电缆在电气竖井内沿墙壁用支架或电缆桥架敷设。电缆作为供电主干线比裸导线、裸排要安全可靠得多，但载流量受到限制，电缆截面不可能造得很大，而且电缆太粗，现场施工难度大。80年代中后期，城市发展迅速，高层、超高层建筑大批建造，建筑物的用电负荷急剧增加，电缆作为供电主干线的局限性越来越突出，特别是现场制作电缆分支接头技术难度很大，急需一种容量大、分支方便的供电主干线取而代之。这时，容量大、分支方便的母线槽从国外引进来，并且在工程中迅速得到推广应用。

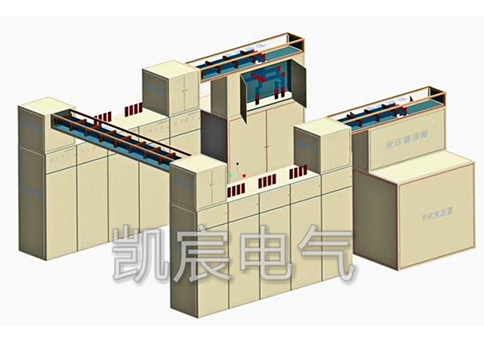

封闭式母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、Ｌ型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、Ｔ型垂直（水平）三通母线、Ｘ型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。

空气式插接母线槽。由于母线之间接头用铜片软接过渡，在南方天气潮湿，接头之间容易产生氧化，形成接头与母线接触不良，使触头容易发热，故在南方极少使用。并且接头之间体积过大，水平母线段尺寸不一致，外形不够美观。

密集绝缘插接母线槽。其防潮、散热效果较差。在防潮方面，母线在施工时，容易受潮及渗水，造成相间绝缘电阻下降。母线的散热主要靠外壳，由于线与线之间紧凑排列安装，Ｌ２、Ｌ３相热能散发缓慢，形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制，只能生产不大于３ｍ的水平段。由于母线相间气隙小，母线通过大电流时，产生强大的电动力，使磁振荡频率形成叠加状态，造成过大的噪声。

高强度封闭式母线槽）。其工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，母线水平段可生产至13m长。由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定，母线之间有18mm的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候；由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。

插接式母线槽属树干式系统，具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点，在高层建筑中得到广泛应用。
